滚珠丝杠和联轴器之间怎么连接的？

滚珠丝杠和联轴器之间是怎么连接的？

如果电机输出轴直径不大，在20mm范围内，而丝杠直径也在范围内考虑采用微型联轴器， 如果丝杠直径大于20，考虑采用弹性柱销联轴器，型号网上也有很多，国标的

如果电机输出轴直径不大，在20mm范围内，而丝杠直径也在范围内考虑采用微型联轴器， 如果丝杠直径大于20，考虑采用弹性柱销联轴器，型号网上也有很多，国标的

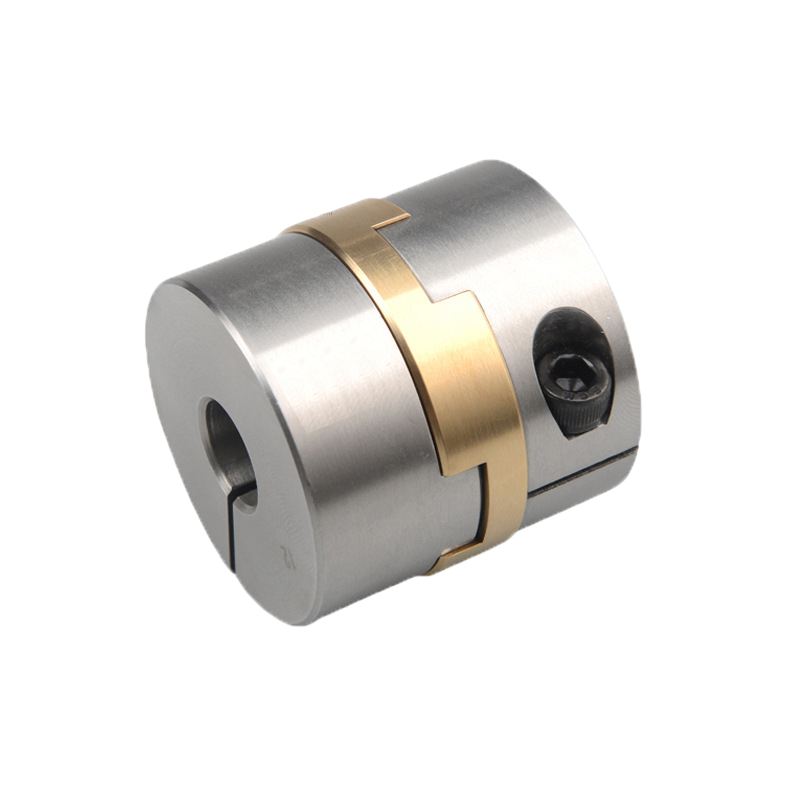

现在的滚珠丝杠联轴器多采用挠性联轴器轮廓连接，但是使用键连接以及刚性联轴器的也有。 这都是根据使用要求以及安装技术能力决定的。

在CA6140车床改造时,滚珠丝杠和联轴器怎样确定型号

针对现有常规CA6140普遍车床的缺点提出数控改装方案和单片机系统设计，提高加工精度和扩大机床使用范围，并提高生产率。本论文说明了普通车床的数控化改造的设计过程，较详尽地介绍了CA6140机械改造部分的设计及数控系统部分的设计。采用以8031为CPU的控制系统对信号进行处理，由I/O接口输出步进脉冲，经一级齿轮传动减速后，带动滚动丝杠转动，从而实现纵向、横向的进给运动。

微机数控系统硬件电路设计  3.1微机数控系统硬件电路总体方案设计  本系统选用8031CPU作为数控系统的中央处理机。外接一片2764EPROM，作为监控程序的程序存储器和存放常用零件的加工程序。再选用一片6264RAM用于存放需要随机修改的零件程序、工作参数。采用译码法对扩展芯片进行寻址，采用74LS138译码器完成此功能。8279作为系统的输入输出口扩展，分别接键盘的输入、输出显示，8255接步进电机的环形分配器，分别并行控制X轴和Z轴的步进电机。另外，还要考虑机床与单片机之间的光电隔离，功率放大电路等。其硬件框图如图3－1所示：  图3－2    8031芯片内部结构图  各引脚功能简要介绍如下：  ⒈    源引脚  VSS：电源接地端。  VCC：＋5V电源端。  ⒉ 输入/输出（I/O）口线  8031单片机有P0、P1、P2、P3 4个端口，每个端口8根I/O线。当系统扩展外部存储器时，P0口用来输出低8位并行数据，P2口用来输出高8位地址，P3口除可作为一个8位准双向并行口外，还具有第二功能，各引脚第二功能定义如下：  P3.0    RXD：串行数据输入端。  P3.1    TXD：串行数据输出端  P3.2    INT0：外部中断0请求信号输入端。  P3.3    INT1：外部中断1请求信号输入端。  P3.4    T0：定时器/计数器0外部输入端  P3.5    T1：定时器/计数器1外部输入端  P3.6    WR：外部数据存储器写选通。  P3.7    RD：外部数据存储器读选通。  在进行第二功能操作前，对第二功能的输出锁存器必须由程序置1。  ⒊ 信号控制线  RST/VPD：RST为复位信号线输入引脚，在时钟电路工作以后，该引脚上出现两个机器周期以上的高电平，完成一次复位操作。      8031单片机采用两种复位方式：一种是加电自动复位，另一种为开关复位。  ALE/PROG：ALE是地址锁存允许信号。它的作用是把CPU从P0口分时送出的低8位地址锁存在一个外加的锁存器中。   ：外部程序存储器读选通信号。当其为低电平时有效。

滚珠丝杠和联轴器是一套的，如果单一配那一个会影响你的车床的精度的，我建议你是买整体
